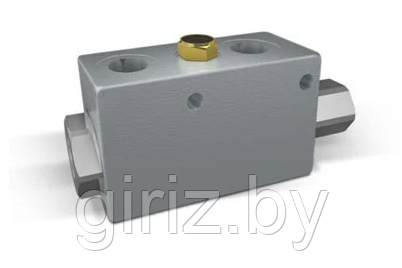

Гидрозамок одностороннего действия VBPSE PS
Эти клапаны используются для блокировки цилиндра в одном направлении. Поток свободен в одном направлении и заблокирован в обратном до тех пор, пока не появится давление в линии пилота. Данная модель нечувствительна к обратному давлению на линии V. Рекомендуется монтаж на двух или более параллельных цилиндрах с клапаном последовательности для обеспечения сбалансированного и мягкого опускания.
Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек

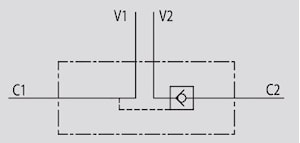

Схема гидравлическая:
Подключение: Подключите V1 и V2 к напорным линиям, C1 и С2 к полости цилиндра, C2 - к полости, которую надо заблокировать.
Рекомендуемая монтажная схема для двух цилиндров:
Рабочие характеристики при температуре масла 50°С и вязкости 30сСт
![]()
Характеристики:
|
Макс.расход
(л/мин)
|
Макс.
давление
|
Давление открытия
(Бар)
|
L
(mm)
|
L1
(mm)
|
L2
(mm)
|
L3
(mm)
|
L4
(mm)
|
H
(mm)
|
S
(mm)
|
Масса
(кг)
|
| 35 |
350 |
3 |
85 |
122 |
49 |
27 |
20 |
50 |
35 |
0,69 |
![]()
