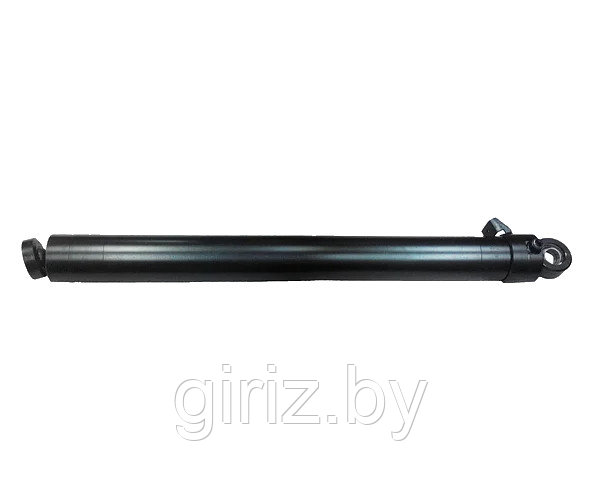

Гидроцилиндр МАЗ 3-х штоковый предназначен для подъема платформы кузова автомобилей МАЗ.
| Дополнительно (гидроцилиндры) |
| Диаметр шара |
65 |
| Класс чистоты рабочей жидкости |
12 по ГОСТ 17216-71 |
| Аналоги (гц) |
КамАЗ |
| Диаметр гильзы (мм) |
146 |
| Диаметр штока/плунжера (мм) |
75 / 95 / 115 |
| Расстояние между осями разложенное (мм) |
4939 |
| Ход гидроцилиндра (мм) |
3400 |
| Ход штоков I-II-III-IV |
1163 / 1168,5 / 1168,5 |
| |
|
| Расстояние между осями сложенное (мм) |
1467 |
| Количество сторон разгрузки |
1 |
| Тип крепления (гц) |
Площадка-проушина |
| Диаметр проушины (мм) |
50 |
| Марка техники (гц) |
МАЗ 5516 |
| Вид техники (гц) |
Грузовые автомобили, полуприцепы, прицепы |
| Номинальное давление (МПа) |
16 |
| Максимальное давление (МПа) |
24 |
| Давление холостого хода (МПа), не более |
0,5 |
| Количество штоков |
3 |
| Страгивания, не более |
0,8 |
| Номинальная скорость штока гидроцилиндр (м/с), не менее |
0,12 |
| Максимальная скорость штока гидроцилиндр (м/с), не менее |
0,3 |
| Номин. толкающая сила при номинальном давлении (кН) не менее |
67,1…157,8 |
| Номин. тянущая сила гидроцилиндра (кН) не менее |
80,1 |
| Гидромеханический КПД при номинальном давлении, не менее |
0,92 |
| Общий КПД при номинальном давлении, не менее |
0.9 |
| Рабочая жидкость (рекомендуемая) |
М-10 В2, М-10 Г2, ГОСТ 8581-78, МГЕ-46В ТУ 38.00.1347-2000, HVLP 32 и HVLP 46 по Din 51524-3-2006 |
| Кинематическая вязкость масла (сСт) |
20-40 |
| Материал деталей |
E355 (C40) сталь углеродистая |
| Температурный режим работы, °C |
от -40 до +70 |
| Ресурс работы |
10 тыс. полных ходов |
| Удельный объём выносимой рабочей жидкости через манжеты |
0,02 |
| Класс герметичности гидроцилиндра |
А, ГОСТ 16514-96 |
| Тип уплотнения (манжеты) |
Полиуретановые TPL, TPM |
